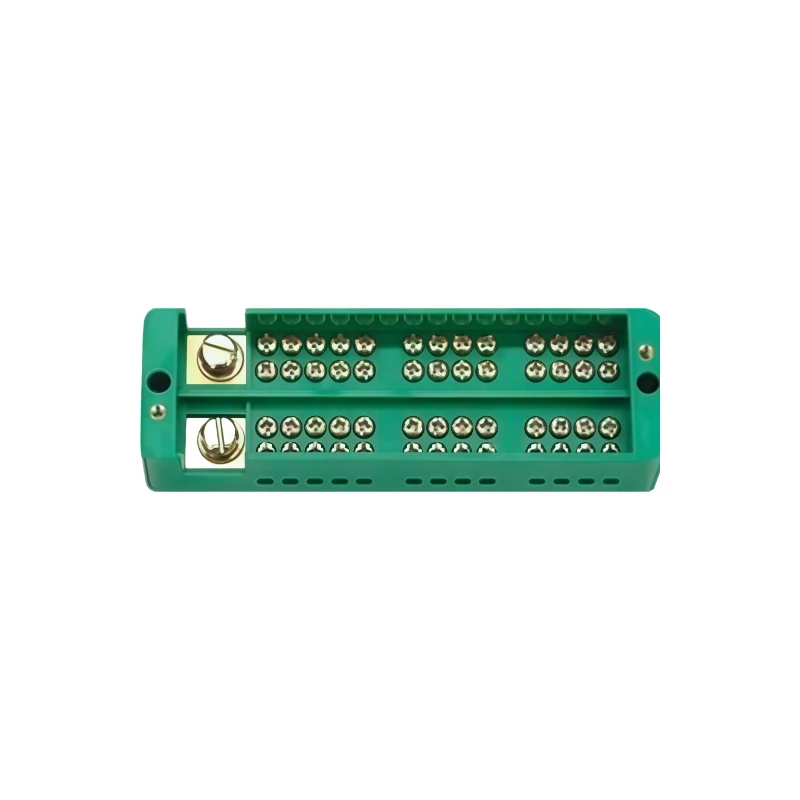

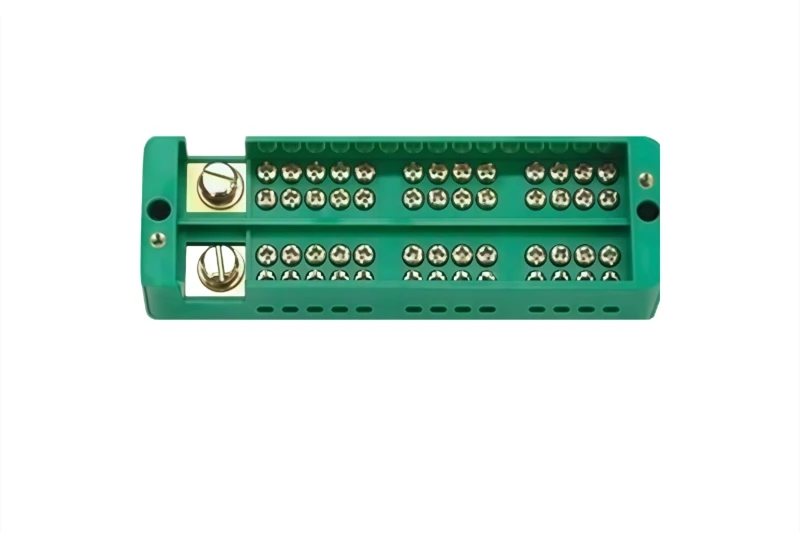

Prezentare generală a produsului
Terminalul cu treisprezece-contoare monofazate este o interfață de contorizare centralizată de-capacitate mare proiectată pentru clădiri rezidențiale cu mai multe-etaje și complexe mari de cămine unde 13 contoare monofazate individuale-trebuie conectate la o sursă comună. Acesta abordează complexitatea cablajului contorizării de-înaltă densitate, oferind o interfață de terminale structurată și organizată, care simplifică instalarea și întreținerea.
Soluție de contorizare centralizată pentru clădiri cu mai multe-etaje
Într-o clădire rezidențială tipică de 13 unități:
Alimentare principală
Un singur alimentator principal trifazic sau monofazat intră în dulapul de contorizare.
01
Distribuția fazelor
Pozițiile de 13 contoare sunt distribuite în fazele disponibile (de exemplu, 5 pe L1, 4 pe L2, 4 pe L3) pentru a menține echilibrul aproximativ de fază.
02
Interfață terminală
Fiecare contor se conectează la o poziție terminală dedicată de pe bloc, cu conexiuni clar etichetate Linie (L), Neutru (N) și Pământ (PE).
03
Managementul cablurilor
Dispunerea organizată a blocului de borne elimină încrucișarea cablurilor și reduce timpul de cablare cu până la 40% în comparație cu benzile de borne individuale.
04
Parametri structurali și disiparea căldurii
| Parametru | Caietul de sarcini |
| Numărul de poziții ale contorului | 13 |
| Spațierea terminalelor | 18 mm (pasul modulului DIN standard) |
| Gama de cablu de intrare principală | 25–70 mm² |
| Ramura (pe metru) Gama de cabluri | 6–16 mm² |
| Curent nominal pe metru | 63A (max) |
| Curentul total agregat | 250A (cu încărcare echilibrată) |
| Design de disipare a căldurii | Carcasă ventilată cu canale de convecție naturală; distanță între terminale optimizată pentru izolare termică |
| Temperatura maximă de funcționare | 105 grade (continuu) |
Designul carcasei ventilate și distanța generoasă a terminalelor previn acumularea de căldură chiar și atunci când toți cei 13 metri funcționează la sarcină maximă simultan.
Aplicații
Contorizare centralizată pentru clădire de apartamente cu mai multe-etaje, camere de contor pentru căminele studenților, sub-contorizare pentru camerele de oaspeți de hotel, contorizarea chiriașilor micilor complexe comerciale și orice instalație care necesită 13 conexiuni de contor monofazate de la un punct de alimentare centralizat.
